中圖儀器GTS空間幾何激光跟蹤儀是建立在激光和自動控制技術基礎上的一種高精度三維測量系統，主要用于大尺寸空間坐標測量領域。它集中了激光干涉測距、角度測量等技術，基于球坐標法測量原理，通過測角、測距實現三維坐標的精密測量。在大尺寸精密測量領域，GTS激光跟蹤儀具有測量范圍大、精度高、功能多、可現場測量等優點，取代了大型固定式三坐標測量機、經緯儀、全站儀等許多傳統測量設備，在設備校準、部件檢測、工裝制造與調試、集成裝配和逆向工程等應用領域顯示出高測量精度和效率，激光跟蹤儀已成為大尺寸精密測量的主要手段，在實踐中可以為為航空航天、汽車制造、重型機械制造、重工與船舶、科學研究、能源等領域等行業提供可靠的技術保障。

GTS空間幾何激光跟蹤儀已經發展出三自由度激光跟蹤儀和六自由度激光跟蹤儀家族系列，可以和多種形式的合作目標測頭配合使用：

1、GTS3000激光跟蹤儀與光學回射靶球配合組成三自由度激光跟蹤儀，能對大尺度空間內的點、線、面、曲面等幾何特征進行精確測量；

2、GTS6000激光跟蹤儀與空間姿態探頭配合組成六自由度激光跟蹤儀，能夠根據合作目標的精確空間姿態對被測工件的內部特征、隱藏特征或曲面等復雜特征進行快速、高精度的測量。

性能特點

1、主機測量系統

1.集成化控制主機設計

2.目標球自動鎖定技術

3.HiADM測距技術

4.一體化氣象站

5.MultiComm通信

6.便攜性運輸

7.密封防護設計

8.穩固三腳架

2、iProbe 6D姿態探頭

iProbe 6D姿態探頭采用機器視覺和重力對齊的傳感融合技術，通過探頭的局部坐標系和系統整體坐標系的配準變換解算測球的空間位置；不僅能對點、線、面、曲面等幾何特征進行精確測量，而且能夠根據探頭的精確空間姿態對被測工件的內部特征、隱藏特征進行快速、高精度的測量。

3、iTracker 6D姿態智能傳感器

iTracker 6D姿態智能傳感器采用主動反向跟蹤和重力對齊技術，在測量時實時地調整探頭的姿態并始終正對鎖定測量激光束，通過運動學模型精密解算目標的三維空間位置坐標和空間姿態角度，可以測量非常寬范圍的俯仰角和偏航角。

4、EyeScan跟蹤式激光掃描系統

EyeScan跟蹤式激光掃描系統，采用視覺動態跟蹤技術，實時跟蹤定位掃描頭的空間位置，配合跟蹤儀，可實現大中型物體的實時高精度掃描。操作簡單，無需貼點。

5、SpatialMaster空間測量軟件

SpatialMaster（簡稱SMT）是一款自主研發，專為大尺寸測量設備如激光跟蹤儀配套使用，并且通過PTB認證的通用三維測量分析軟件。SMT支持多個任意類型的儀器同時測量，測量數據可溯源的，具有強大的數據處理分析功能，支持生產制造過程中的幾何尺寸公差(GD&T)評定，此外SMT具有優秀的用戶交互性，方便靈活的分析報告功能。

6、RobotMaster機器人檢測校準套件

基于GTS的RobotMaster機器人套件為工業機器人空間絕對位置精度測量標定和性能檢測提供高效可行的解決方案，既提供基于光學靶球的經濟方案，也提供基于6D姿態智能傳感器的增強方案。

應用案例

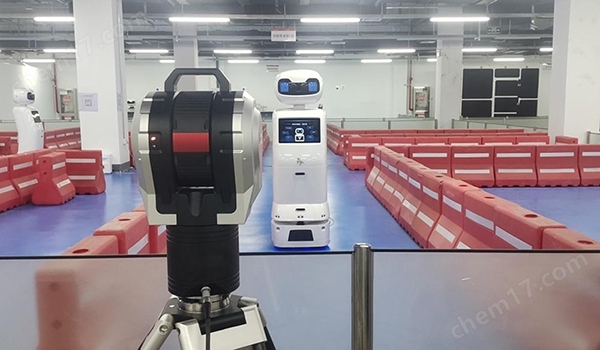

如GTS激光跟蹤儀可以準確測量機器人末端在一系列預定義關節角度下的實際位姿，RobotMaster軟件將測量數據與內部通過DH模型轉換得到的理論值進行計算。根據計算所得偏差，通過軟件的算法調整DH模型，使得理論位置與測量位置之間的差異最小化，將修正后的參數補償進機器人，從而提高其精度。

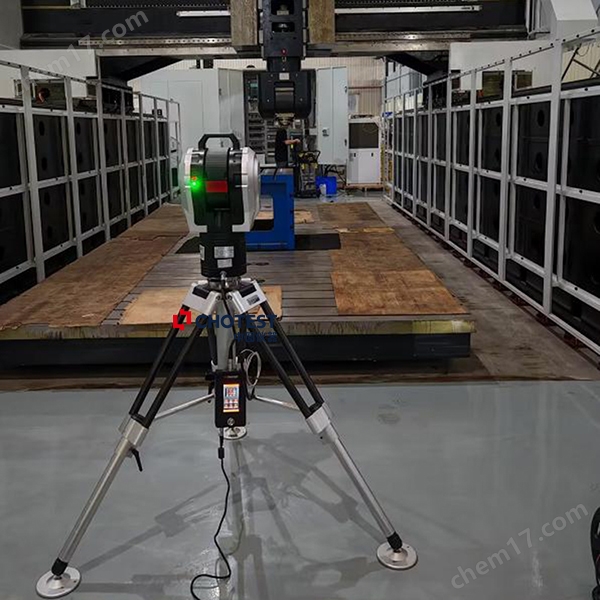

如GTS激光跟蹤儀精確測量機床各軸的定位精度、直線度等關鍵參數，為機床精度的調整與補償提供精準的數據支撐；還具備高效的數據采集與分析能力，盡可能縮短機床停機時間，保障生產效率。GTS激光跟蹤儀檢測范圍涵蓋機床的靜態誤差以及運動過程中的動態誤差，以實現對機床性能的深層次評估。

技術指標

測量范圍：測量半徑30米（GTS3300）、60米（GTS6600）、80米（GTS6800）。

空間精度：15μm + 6μm/m。

干涉測距精度：0.5μm/m。

絕對測距精度：10μm（全程）。

數據輸出速度：1000點/秒。

防護等級：IP54，適應復雜環境。

產品配置清單

主機：激光跟蹤頭、便攜式三腳架、運輸箱、數據線、光學清潔套裝等。

6D姿態探頭：iProbe 6D姿態探頭（有線/無線版）。

6D姿態智能傳感器：iTracker 6D姿態智能傳感器。

掃描儀：EyeScan跟蹤式激光掃描系統。

軟件：SpatialMaster空間測量軟件、RobotMaster機器人檢測校準套件。

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。

如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
